阻尼辊筒的整体设计：

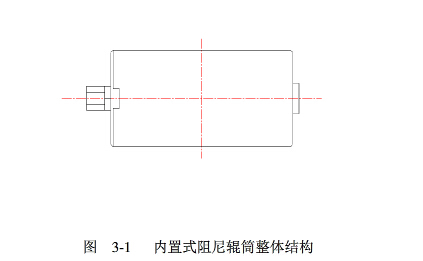

    内置式阻尼辊筒作业一种简易和实用的新型阻尼装置，其通用性大。下面是其整体设计；如图3-1。

    辊筒输送机的内置式阻尼辊筒内有一套齿轮行星传动机构，辊筒内壁右端有一内齿具结，与三个行星轮啮合，辊筒旋转时，内齿轮通过行星轮带动中轮旋转，中心轮的左侧装有两个制动块，制动块的一端通过销轴铰支在中心轮上，制动块可以围绕销轴摆动；另一端则通过弹簧与中心轮相联，弹簧的拉力使得制动块平时保持收缩状态。当输送物料的滑行速度增大时，制动辊的转速也增大，通过行星机构的增速作用，中心轮的转速也增大，直至产生的离心力足以使两制动块克服弹簧拉力绕销轴由外摆动，与制动辊的内壁接触挤紧，产生制动作用，从而使得输送物的速度逐渐减少。当速度减至设定值时，制动块也在弹簧力的作用下复位，失去制动作用。

    在设计过程曾考虑过采用外置式阻尼辊筒，但这种外置式阻尼辊筒置在公司中用的不少，而且有一定的缺陷，外置的稳定性是它的一个最不稳定的因素。所以综上原因，采用内置式阻尼辊筒。内置式阻尼辊筒实用性和简易性相对提高了不少。更加适用于大多数的重力辊道输送机的阻尼装置。

    内置式阻尼辊筒的要核心部件是行星轮系，根据重力辊筒输送机中的传动辊的长短，需要多少规格的阻尼辊筒可以设计生产，所以内置式的阻尼辊筒实用性很高。总体配置就是合理安排各部件位置和联接关系，确定动力的传动路线，与传动辊的联接关系，使得整个阻尼装置的工艺路线流畅合理，并且便于使用调整和维修。
